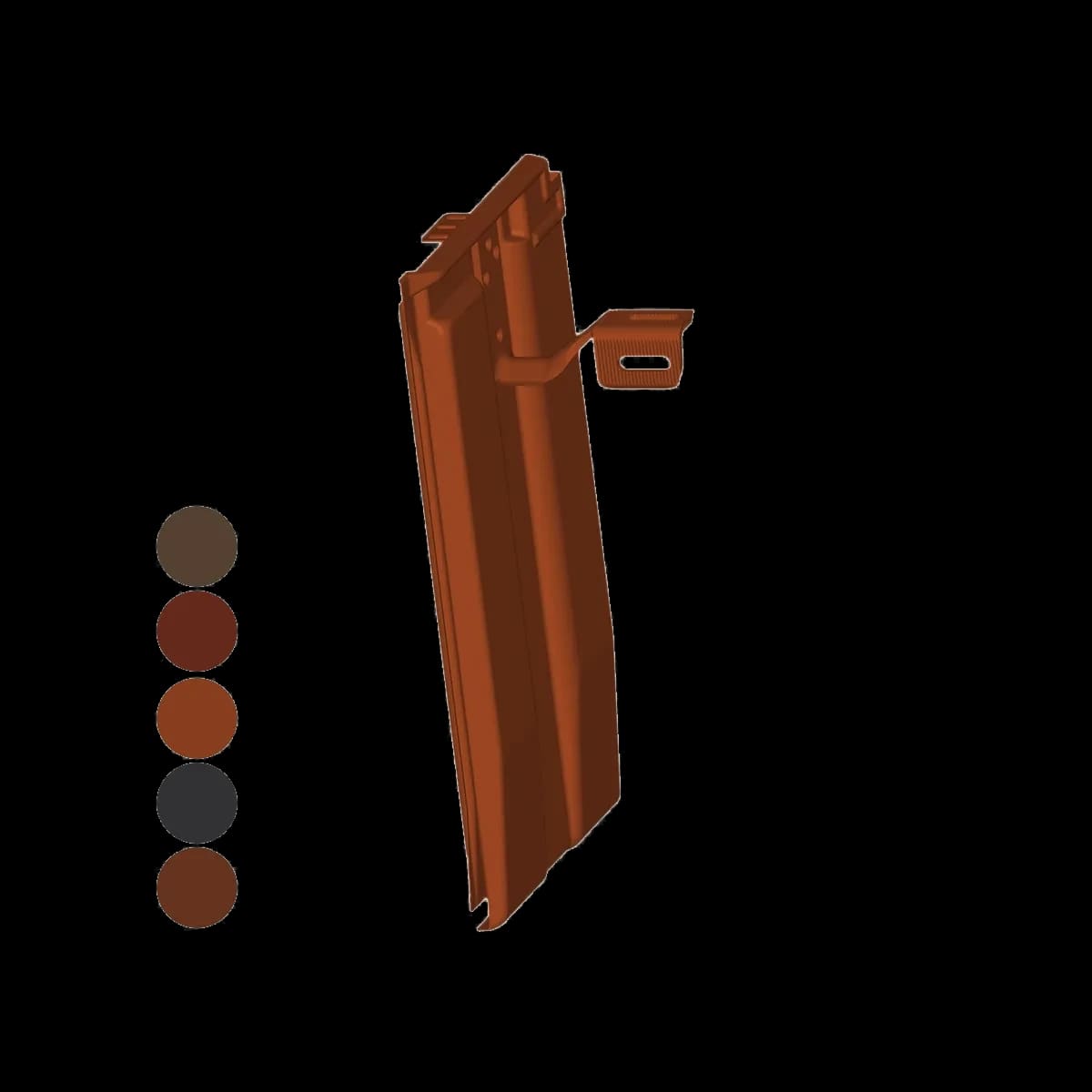

Dachhaken Mammut Form S+

Ziegelform ist vor Bestellung zu prüfen und Ziegelfarbe anzugeben. Auftragsbezogene Beschaffung: Stornierung, Rücknahme oder nachträgliche Konditionsänderung ausgeschlossen.

Der Dachhaken Mammut Form S+ ist ein Formteil für PV-Unterkonstruktionen auf Ziegel-Schrägdächern, bei dem ein Blechziegel mit integriertem Dachhaken den vorhandenen Deckstein im Befestigungsbereich ersetzt. Die Einbindung erfolgt formschlüssig zur umgebenden Eindeckung, sodass keine Beeinträchtigung der wasserführenden Ebene erfolgt. Pro Baugruppe sind Dachhaken mit Blechziegel, Verstärkungsschiene sowie ein abgestimmter Schraubensatz enthalten: 3 Beschlagschrauben 4×35 mm (RW20), 1 Unischraube 5,0×120 mm (RW20) und 2 Unischrauben 5,5×60 mm mit Polyscheibe (RW20). Die Lieferung erfolgt als Verpackungseinheit VPE 5 mit fünf vollständigen Baugruppen. Für Planung und Montage sind Dachneigung, Ziegeltyp und Befestigungsabstände statisch auszulegen.

MontagekonzeptDas Montagekonzept ersetzt den Originalziegel im Befestigungsfeld durch einen passenden Blechziegel mit integriertem Dachhaken. Dadurch bleibt der Deckverband erhalten und die Wasserführung wird nicht beeinträchtigt. Die Verstärkungsschiene unterstützt die Lastverteilung in die tragende Holzunterkonstruktion; die enthaltenen Schrauben sind für die definierte Verbindung der Baugruppe und die Verankerung ausgelegt. Bei formschlüssiger Ausführung kann die Montage auch unterhalb der Regeldachneigung eingesetzt werden, innerhalb der Mindestdachneigung ab 10°.

Montageablauf und Einbindung

Blechziegel ersetzt Deckstein an der Befestigungsstelle und schließt im Verband mit umgebenden Ziegeln ab

Verstärkungsschiene reduziert lokale Lastspitzen und verbessert die Einleitung in Sparren/Konterlattung

Abgestimmter Schraubensatz: 4×35, 5,0×120 und 5,5×60 mm (RW20) für Verbindung und Verankerung

QualitätDie Baugruppe ist auf Außenanwendung und mechanische Dauerbeanspruchung ausgelegt. Der Dachhaken besteht aus Stahl und bietet definierte Befestigungspunkte mit Rundloch für die Anbindung. Die Verstärkungsschiene erhöht die Steifigkeit der Einheit und unterstützt eine gleichmäßige Lastübertragung aus Schiene/Modul in die Dachkonstruktion.

Material und Konstruktionsmerkmale

Stahl, feuerverzinkt und pulverbeschichtet für Korrosionsschutz im Dachbereich

Befestigungsgeometrie: Rundloch Ø 6,5 mm und Langloch 11×27 mm für Montage- und Toleranzausgleich

Verstärkungsschiene zur Erhöhung der Steifigkeit und zur Reduktion von Punktbelastungen im Holz

NachhaltigkeitDie Ausführung als Formteil reduziert Eingriffe an keramischen Ziegeln und damit typische Montageabfälle durch Bruch oder Nacharbeit. Weil der Deckstein im Befestigungsbereich ersetzt wird, entfällt in vielen Fällen das großflächige Ausklinken der Falze, was den Erhalt der wasserführenden Ebene unterstützt und Folgereparaturen minimieren kann. Die langlebige Metallkonstruktion ist auf einen wartungsarmen Betrieb ausgelegt; der Schraubensatz ist Bestandteil jeder Baugruppe und reduziert Nachbeschaffungen auf der Baustelle.

Schonende Dachintegration

Weniger Ziegelbearbeitung senkt Bruchrisiko und reduziert Montageabfälle im Vergleich zu konventionellen Dachhaken-Lösungen

Formteil ersetzt Deckstein und unterstützt damit die Funktion der wasserführenden Ebene ohne zusätzliche Ziegel-Nacharbeit

GarantieAls formschlüssiges Bauteil bindet sich der Mammut From S+ in die Geometrie der umgebenden Dachziegel bündig ein. Dadurch bleibt, anders als bei der Verwendung von Dachhaken, bei denen der darüberliegende Dachziegel mechanisch bearbeitet werden muss, die Garantie des Daches auf Dichtigkeit unberührt.

Dachdichtigkeit als Garantietreiber

Formschlüssige Einbindung zur umgebenden Eindeckung unterstützt die Wasserführung ohne abweichende Höhen- und Seitenüberdeckung

Minimierte Falz-Bearbeitung reduziert typische Ursachen für spätere Undichtigkeiten und damit Streitfälle zu Gewährleistung
